Стенд развал схождения Техно Вектор 7204
В наличии
Techno Vector 7204
323 000 грн| Производитель: | Techno Vector |
|---|---|
| Вес устройства, кг | 280 |
| Тип устройства: | Стенд развал схождения |
| Использование: | яма, подъемник |
| Количество камер: | 4 |
| Разрешение видеокамер: | 5 Мп |
| Монтаж: | напольный, настенный |
| Допустимый диапазон диаметр обода, дюйм: | 12 ÷ 24' |

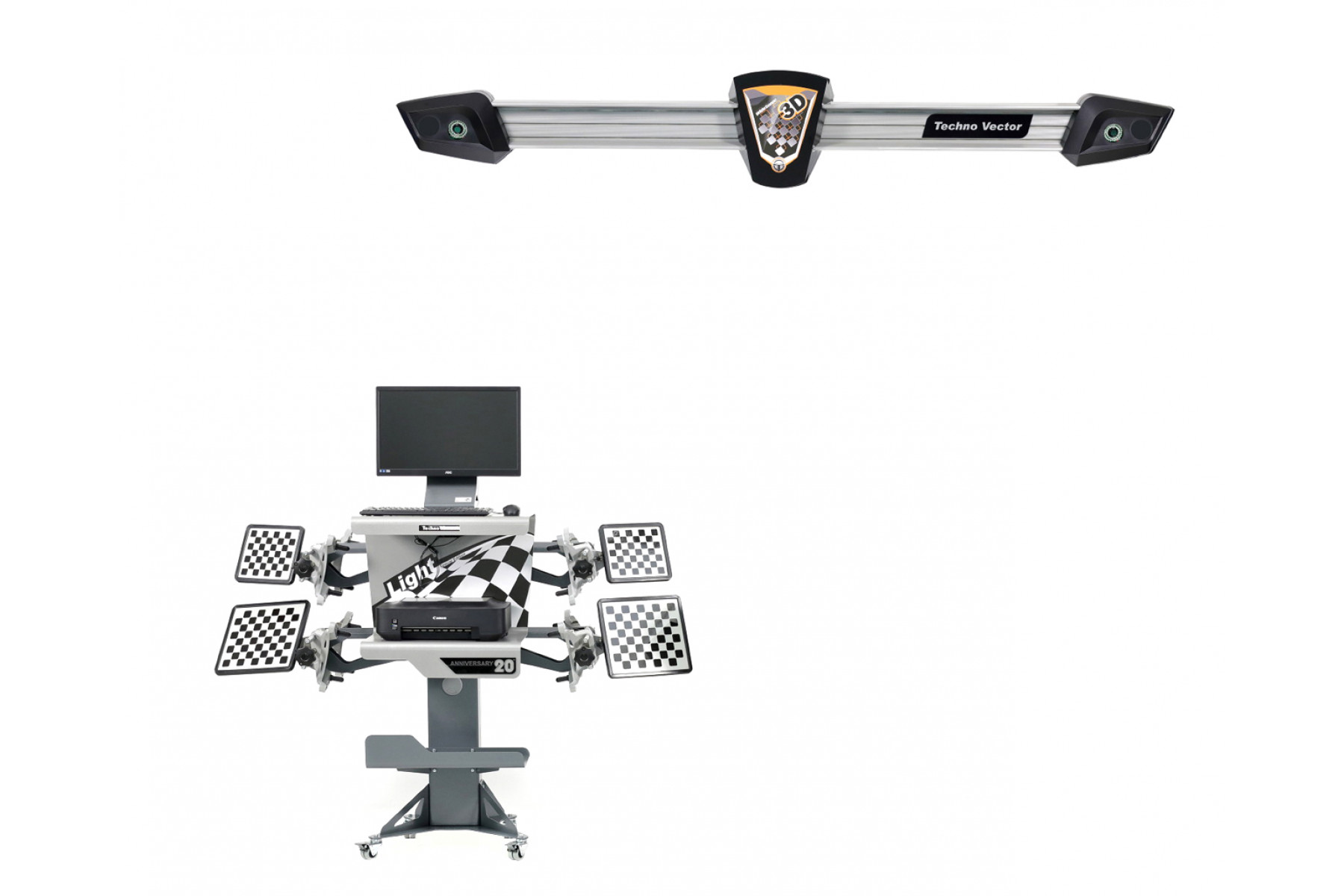

Техно Вектор 7204
Четырехкамерный стенд развал схождения с 3D технологией и уникальной системой Widescope
Стенд Техно Вектор 7204 предназначен для обслуживания легкового и коммерческого транспорта (грузоподъемностью до 3,5 тонн), а измерение углов осуществляется с помощью встроенных 4 камер c разрешением 5 Mpx.
Система WideScope – является ключевым достоинством стендов Техно Вектор 7
Благодаря камерам высокого разрешения с увеличенной зоной захвата, стало возможным использовать стенд на предельно близких и далеких расстояниях от автомобиля. Высококачественные камеры обеспечивают быструю и точную оценку всех углов установки колёс и передают полученные данные в центральный блок управления.
Прогрессивный алгоритм для точных измерений
В процессе работы измеряется большое количество показателей, а алгоритм програмного обеспечения производит сложные математические расчеты самостоятельно. В процессе измерения учитывается 5 углов:
- суммарный и индивидуальный углы схождения колес
- углы развала и смещения колес
- углы симметрии колесных осей транспортного средства
- дополнительно для управляемой оси определяются два угла наклона поворота колеса – продольный и поперечный.
Подключение до 4-х FULL-HD мониторов:
Все стенды развал-схождения Техно Вектор имеют поддержку нескольких мониторов и позволяют выводить изображение в формате FULL-HD с максимально допустимым разрешенем – 1920x1080 пикселей. Каждый монитор может быть расположен в любом месте помещения и выводить изображение в режиме дублирования.
Передача изображения осуществляется с помощью цифрового интерфейса – HDMI. Устройства вывода подключаются к дискретной видеокарте центрального блока управления с помощью HDMI кабеля.
Возможность подключения нескольких мониторов позволяет существенно упростить взаимодействие со стендом.
Надежные компоненты обеспечат долгий срок службы
Точное определение положения мишеней
Обработка и передача полученных данных соуществляется с помощью сетевого протокола TCP/IP, а специализированное прикладное ПО, которое устанавливлено на ПК, позволяет мгновенно получить снимки и определить точное положение мишеней в пространстве.
Видеокамеры премиум-качества
Уникальная система машинного зрения позволяет точно и быстро взаимодействовать со встроенными видомодулями высокого разрешения FUJIFILM
В производстве камерных блоков использованы светочувствительные КМОП (выполненные по технологии CMOS) фото-матрицы SONY
Преимущества:
- Использование технологии WideScope существенно расширяет обзор камер, увеличивая диапазон видимости от 300 до 2000 мм;
- Промышленные 5 Мегапиксельные камеры с RGB индикаторами для максимально быстрых и точных измерений;
- Более чем в 2 раза увеличен диапазон рабочих высот подъемника по сравнению с аналогичными продуктами конкурентов;
- Измерение без необходимости подъема ТС даже на уровне пола;
- Балка из алюминиевого профиля исключает деформацию геометрии стойки в следствии перепада температур, избегая необходимости в ежесезонной калбровке стенда;
- Ударопрочные мишени с широким диапазоном размеров колесных дисков;
- Переключение между режимами 2D и 3D моделирования для комфортной работы;
- Мгновенное обновление данных о регулируемых характеристиках ТС на мониторе.
- Более 65 000 автомобилей в непрерывно масштабируемой базе данных.
Интуитивно-понятное ПО
Мы не только продаем оборудование, а предоставляем полноценный сервис.
Покупка Техно Вектор 7 у нас предусматривает:
- Пуско-наладочные работы на взаимовыгодных условиях
- Гарантийное и послегарантийное обслуживане
- Обучение, поддержка и консультация Подробнее
- Бесплатное обновление ПО на протяжении всего срока эксплуатации
- 2 года гарантии
- Техническая поддержка он-лайн в любое время 24/7
Фронтальная web-камера для комфортного обзора
Для более комфортной работы можно подключить дополнительную web-камеру, разместив ее прямо перед автомобилем в любом месте стойки. Изображение из камеры можно транслировать в реальном времени на один либо несколько мониторов.
Технология Motor Driven тм
Уникальная возможность ПО Техновектор Motor Driven тм для проверки автомобилей пригнанных из США.
Полноценная поддержка VIN
Считывание VIN-кода с последующей расшифровкой для получения данных о производителе, годе выпуска и характеристиках транспортного средства с двусторонним обменом базы данных.
VIN CODE READER
Комплектация
Компьютерная стойка (на выбор) 1 шт
Система машинного зрения 1 шт
Система сканирования с помощью камер
Определяет положение градиентных мишеней в пространстве с помощью встроенных двух сетевых IP камер.
Предусмотрен как настенный, так и напольный монтаж с установкой алюминиевой стойки
Градиентные мишени 4 шт
Мишени для распознания машинным зрением
Легкие и прочные мишени с специальным градиентным рисунком покрытые защитным слоем.
Используются в качестве маяков, с помощью которых система машинного зрения распознает положение углов колес в пространстве.
Мишень легко крепится на колесный адаптер, который устанавливается на каждое колесо.
Колесные адаптеры (зажимы) 4 шт
Специальные зажимы для колес
Конструкция позволяет надежно зафиксировать положение колеса.
Допустимый диапазон диаметра дисков от 12 до 24".
Устанавливаются на колеса автомобилей даже с низким бампером.
Передние поворотные платформы 2 шт
Поворотные платформы для передних колес
Подвижная верхняя часть платформы может сдвигаться относительно центра, а также вращаться для обеспечения поперечной разгрузки передних колес автомобиля при выполнении регулировки сход-развала автомобиля.
- Грузоподъемность одной платформы: 1000 кг
- Габариты платформы с ручкой: 484x375x50 мм
- Рабочий ход подвижной части от центра: 40 мм
- Измеряемый угол поворота колеса: ± 50°
- Вес одной платформы составляет 17 кг
Стопор руля и упор для тормоза 1 шт
Упор тормозной педали и стопор руля
Упор тормоза используется для фиксирования педали тормоза в нажатом положении при проведении измерения углов установки колес автомобиля.
Стопор руля задействован во время проведения регулировок узлов подвески и фиксирует руль в исходном положении.
Опции и аксессуары
Диагностический инструмент F-TOUCH 1 шт
Многофункциональный диагностический инструмент F-TOUCH
Аппаратный интерфейс подключения к диагностическому автомобильному разъему стандарта EOBD для связи с бортовым компьютером автомобиля ECU, контролирующим систему рулевого управления
Выравниватель руля 1 шт
Калибровочное устройство для установки точного положения руля
Выравниватель руля - дополнительный аксессуар для выполнения сход-развал, используется для выставления рулевого колеса в правильное положение. Выравниватель оснащен точным пузырьковым уровнем для визуально контроля.
Передние поворотные платформы 2 шт
Поворотные платформы ля передних колес
Подвижная верхняя часть платформы может сдвигаться относительно центра, а также вращаться для обеспечения поперечной разгрузки передних колес автомобиля при выполнении регулировки сход-развала автомобиля.
- Грузоподъемность одной платформы: 1000 кг
- Габариты платформы с ручкой: 484x375x50 мм
- Рабочий ход подвижной части от центра: 40 мм
- Измеряемый угол поворота колеса: ± 50°
- Вес одной платформы составляет 17 кг
Задние сдвижные платформы для установки в нишу 2 шт
Задние сдвижные платформы для установки в нишу
Используются совместно со стендом сход-развал для регулировки задних колес. Предназначены для установки в нишу. Применяются как на подъемнике, так и на яме. Платформы представляют собой модульную конструкцию. Исходя из индивидуальных особенностей рабочего места, и ремонтируемых автомобилей, можно выбрать оптимальный вариант комплекта — длинной кратно 800 мм.
Ямные пути 2 шт
Пути для заезда на яму
Ямные пути предназначены для регулировки углов установки колес легковых и небольших грузовых автомобилей, устанавливаются на горизонтально ровную поверхность и не требуют дополнительных строительных работ. Ямные пути для сход развала применяются в случае, когда нет возможности установить на рабочее место подъемник или сделать ниши для установки передних поворотных и задних сдвижных опор.
Калибровочное устройство 1 шт
Устройство для калибровки видеокамер
Калибровочное устройство позволяет проводить контроль и взаимную калибровку видеокамер стендов Техно Вектор 7 владельцам оборудования самостоятельно.
Стойка для магнитных захватов 1 шт
Подставка для магнитных захватов
Аккуратное и компактное хранение магнитных захватов для стенда сход-развала Техно Вектор.
Комплект магнитных колесных адаптеров 4 шт
Комплект магнитных колесных адаптеров
Колесный адаптер примагничивается к болтам крепежа колес, после чего можно устанавливать мишень.
Трехточечные захваты 4 шт
Комплект трехточечных колесных адаптеров
Захваты из легкого и прочного алюминиевого сплава для надежной фиксиции на колесе устанавливаются на покрышку, исключая возможность повреждения диска. Захват является самоцентрирующимся, т.е. регулировка под конкретное колесо происходит вращением одной рукоятки. Предназначены для колес диаметром 460 – 1 110 мм.
| Общие характеристики | |
| Тип устройства | Стенд развал схождения |
|---|---|
| Использование | яма, подъемник |
| Количество камер | 4 |
| Разрешение видеокамер | 5 Мп |
| Монтаж | напольный, настенный |
| Допустимый диапазон диаметр обода, дюйм | 12 ÷ 24' |
| Эксплуатационные требования | |
| Электропотребление, Вт | 350Вт |
| Рабочая температура, °С | +10 ÷ 35 °С |
| Напряжение в электросети, В | 220В - 50/60 |
