Как проверить матричные фары автомобиля с помощью функции - AFS VAG MATRIX?
- Подключите автомобиль к диагностическому прибору
- Выберите режим проверки "ДИАГНОСТИЧЕСКИЙ" и начните диагностику
- Выберите "ПЛАН ПРОВЕРКИ".
- Нажмите кнопку "ВЫБРАТЬ САМОСТОЯТЕЛЬНУЮ ДИАГНОСТИКУ" и следуйте следующей иерархии:
- Кузов работы
- Электрическое оборудование
- 01 - Системы с возможностью самодиагностики
- 55 - Компьютер коррекции фар (MxB) - J431
- 55 - Регулировка положения фар, функции
- 55 - Основные настройки светового потока матричного света
После прохождения всех шагов – диагностический инструмент отразит процедуру калибровки матричных фар.
- В процедуре калибровки матричной лампы, прежде всего, необходимо идеально отрегулировать ближнее свет.
- В остальной части программы эталонный светодиод должен светиться в каждой фаре.
- Разместите тестер фар перед центром автомобиля, оставляя расстояние 100 мм между
- линзами и решеткой.
ВАЖНЫЙ МОМЕНТ:
Существует риск ослепления других участников дорожного движения, если устройство установлено не по центру и нет на нужном расстоянии.
Поэтому будьте как никогда внимательны на этапе размещения устройства регулировки фар, все должно быть точно выровнено.
Это обязательное условие для регулировки фар!
Убедитесь, что прибор для тестирования фар параллелен поперечной оси автомобиля, для этого Следуйте пунктам 4 и 5, описанным ниже:
4) Направьте лазерный луч выравнивания на крепежные винты переднего левого и правого крыла или другие метки для обеспечения надежного выравнивания.
5) Перемещая тестер фар перед каждой фарой, еще раз проверьте параллельность и при необходимости отрегулируйте ее.

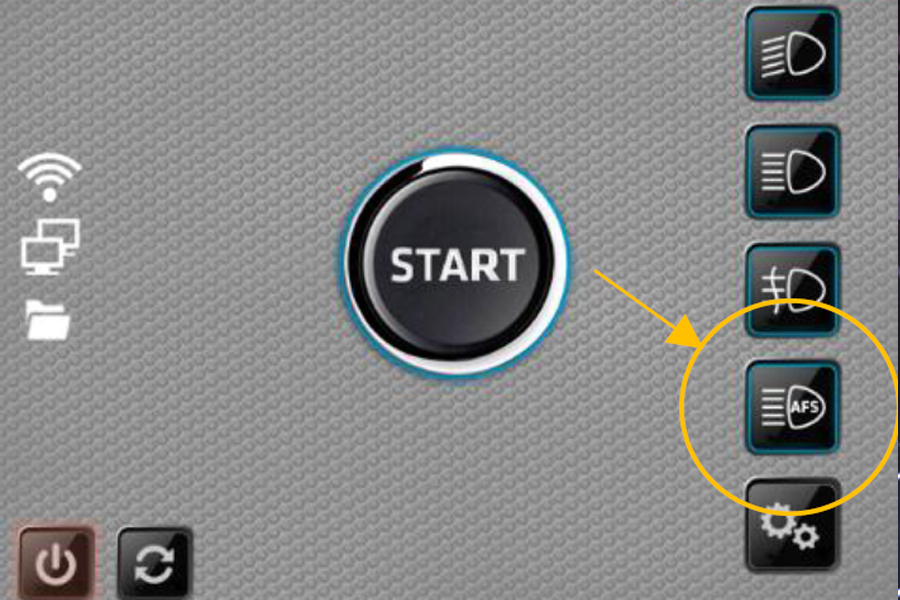

6) На CAP2600 выберите кнопку "MATRIX"
7) Тестер фар должен быть расположен таким образом, чтобы он был по центру относительно эталонного сегмента.
CAP2600 центрируется с помощью электронной помощи (следуйте инструкциям, приведенным стрелками позиционирования) или путем наведения эталонного сегмента на центр линзы тестера фар.

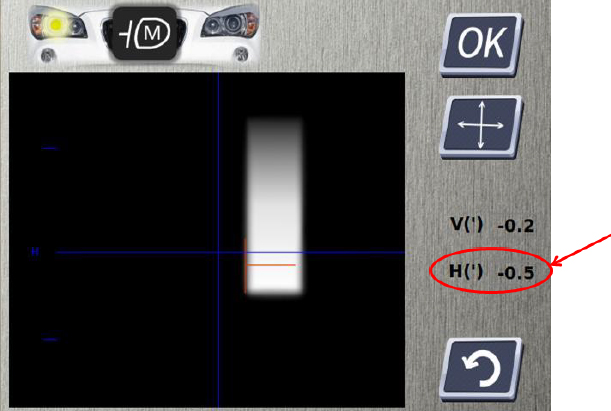

В остальной части программы вас попросят определить значение угла внутренних краев (H') эталонных сегментов левой и правой фар, а для некоторых инструментов также значение угла нижнего края (V' ) эталонных сегментов для левой и правой фар соответственно.
На экране должны автоматически появиться два значения:
- Вертикальность: V, выраженная в (')
- Горизонтальность: H выражается в (')
Введите значения, которые требует ваш диагностический инструмент, принимая во внимание знак перед значениями, если это необходимо.
Наконец-то калибровка матричных фар завершена.
По завершении процедуры калибровки не забудьте считать хронологию событий и удалить какие-либо неисправности, которые могли быть записаны. отличаются.
