Techno Vector 6202
384 375 грн| Виробник: | Techno Vector |
|---|---|
| Тип приладу: | Стенд розвал сходження |
| Використання: | Яма, підйомник |
| Технологія вимірювання: | Тривимірне моделювання 3D |
| Кількість відеокамер: | 2 |
| Функціональне призначення: | Вимірювання та регулювання кутів |
Techno Vector 6202

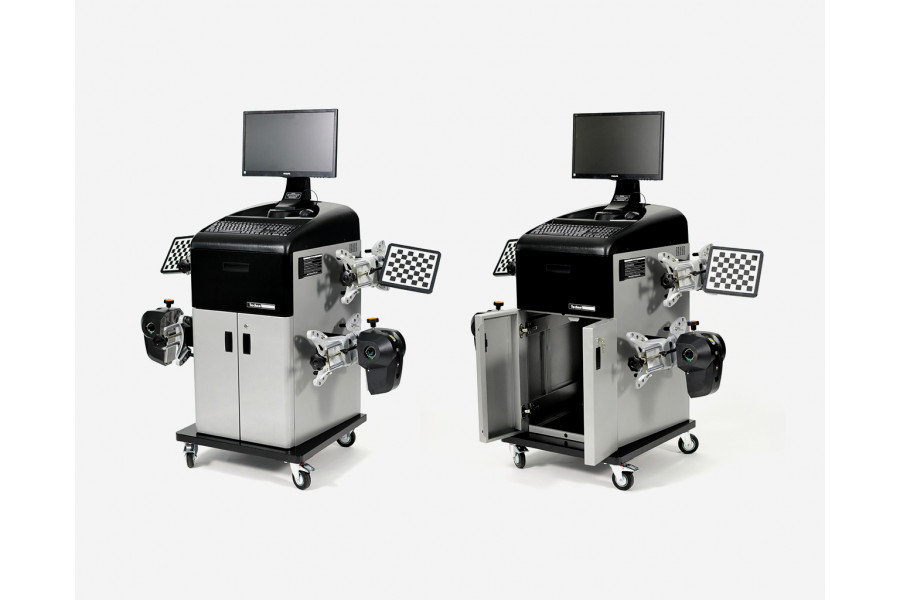

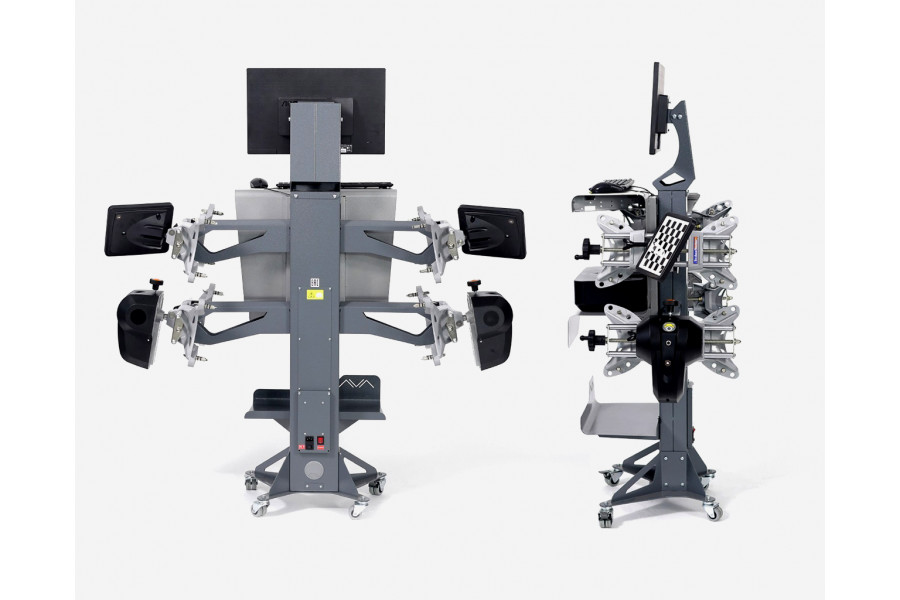

Двокамерний стенд розвал сходження з 3D технологією та референсним валом
Стенд Techno Vector 6202 призначений для обслуговування легкового та комерційного транспорту (вантажопідйомністю до 3,5 тонн), а вимір кутів здійснюється за допомогою вбудованих 2 камер з роздільною здатністю 5 Mpx.

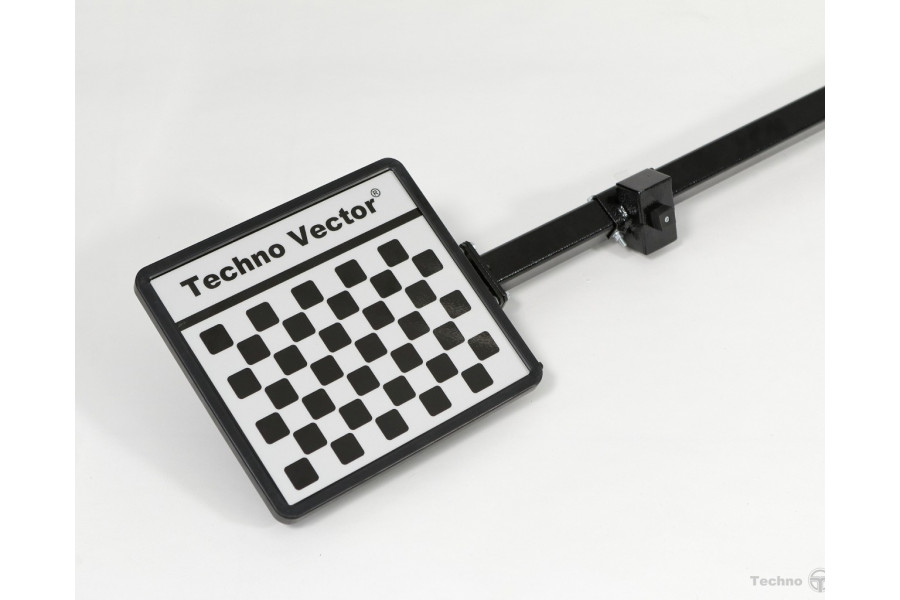

- Разом зі стендом у комплекті передбачений жорсткий референсний вал із мішенями, який встановлюється перед автомобілем.
- На задню вісь автомобіля кріпляться камерні блоки.
- Стенд запам'ятовує положення мішеней на референсному валу у просторі та щодо них, орієнтуючись на малюнки мішеней колісних захоплень, вираховує кути розвал-сходження коліс та їх становище у просторі.
Використання на підіймачі
Встановлюючи стенд на витяг, вал з референсними мішенями розміщується на його платформах, спереду автомобіля на відстані 250-650 мм від переднього моста, в процесі вимірювань вал піднімається і опускається разом із автомобілем.
- Монтаж стенду та калібрування камер не потрібний
Використання на ямі

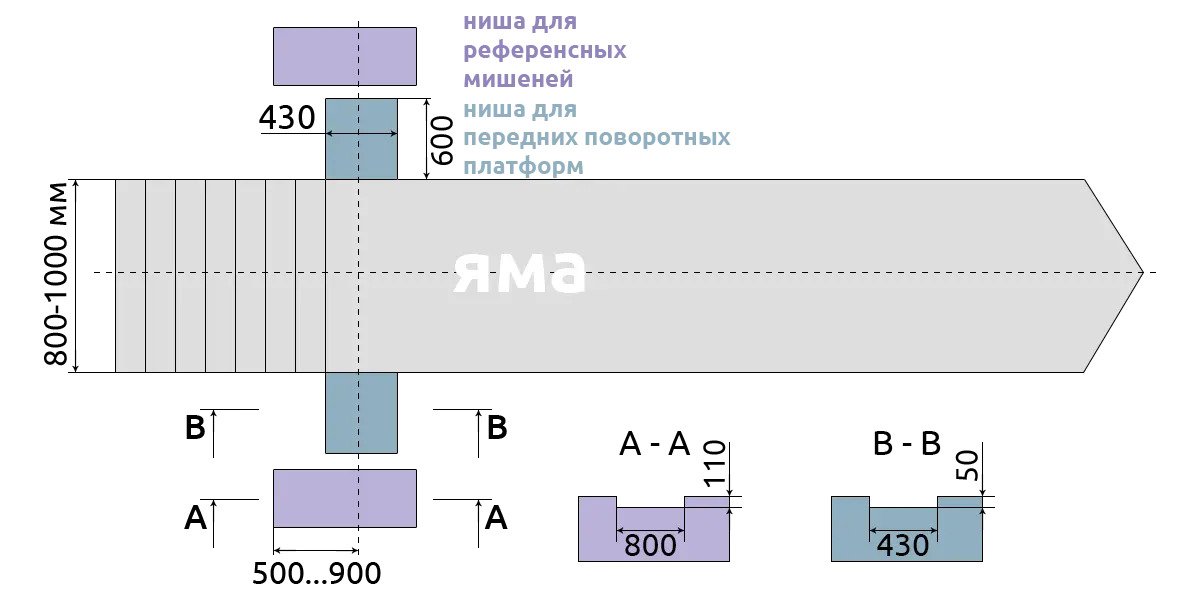

Для встановлення стенду Techno Vector 6 на яму необхідно, на етапі проектування ями, врахувати розташування технологічних ніш для референсних мішеней.
- Монтаж стенду та калібрування камер не потрібний
Встановлення на існуючому робочому місці

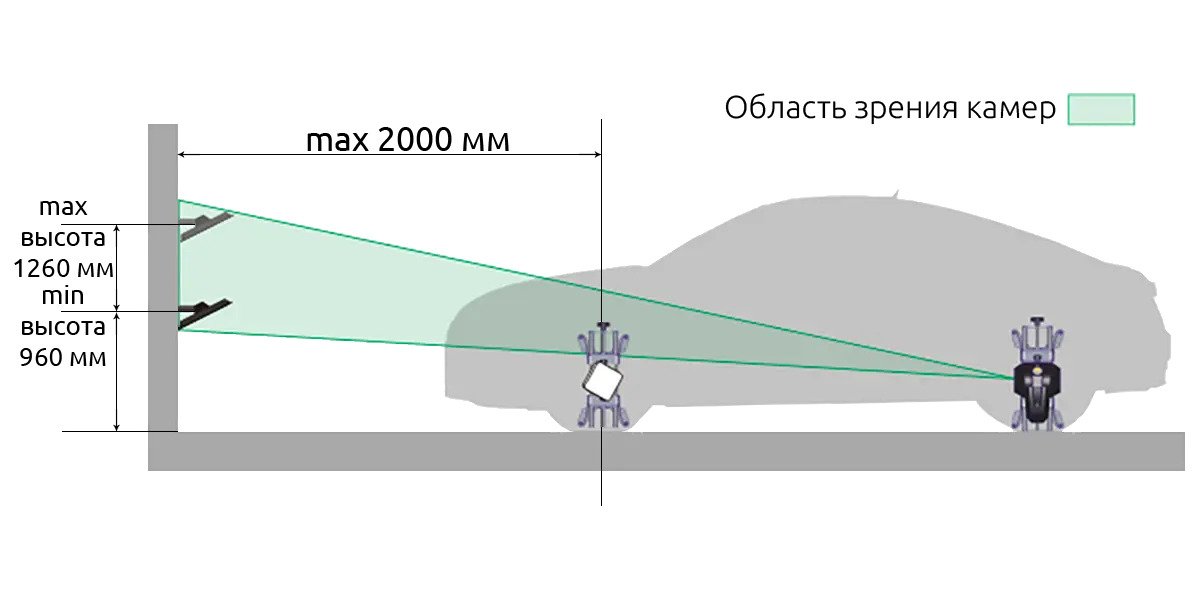

За наявності фронтальної стіни перед ямою можливе кріплення валу з референсними мішенями на стіну з за допомогою кронштейнів.
Відстань від переднього мосту автомобіля до стіни не повинна перевищувати 2м.
Висота, на якій кріпиться вал, залежить від відстані до стіни і може становити 960-1260 мм.
- Потрібно монтаж валу до стіни, калібрування камер не потрібно
Фронтальна веб-камера для комфортного огляду
Для більш комфортної роботи можна підключити додаткову web-камеру, розмістивши її прямо перед автомобілем у будь-якому місці стійки. Зображення з камери можна транслювати в реальному часі один чи кілька моніторів.
Надійні компоненти забезпечать тривалий термін служби
Точне визначення положення мішеней
Обробка та передача отриманих даних здійснюється за допомогою мережевого протоколу TCP/IP, а спеціалізоване прикладне ПЗ, яке встановлено на ПК, дозволяє миттєво отримати знімки та визначити точне положення мішеней у просторі.

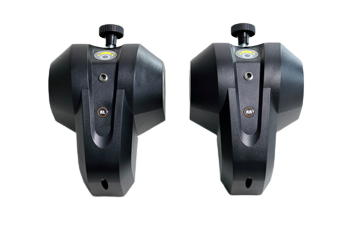

Відеокамери преміум-якості
Унікальна система машинного зору дозволяє точно та швидко взаємодіяти з вбудованими видомодулями високої роздільної здатності FUJIFILM
У виробництві камерних блоків використані світлочутливі КМОП (виконані за технологією CMOS) фото-матриці SONY
Переваги:
- Промислові 5 Мегапіксельні камери для максимально швидких та точних вимірювань;
- Використання на ямі та підйомнику;
- Блоки з камерами та референсний вал можна переміщати з одного робочого місця на інше;
- Автономна робота від акумулятора до 12 годин;
- Повністю бездротове підключення по Wi-Fi;
- Блоки з камерами розташовані на відстані від 30 сантиметрів від центра передніх поворотних кіл до 2
метрів перед витягом;
- Удароміцні мішені з широким діапазоном розмірів колісних дисків;
- Переключення між режимами 2D та 3D моделювання для комфортної роботи;
- Миттєве оновлення данихпро регульовані характеристики ТЗ на моніторі.
- Більше 65 000 автомобілів у безперервно масштабованій базі даних.
Інтуїтивно-зрозуміле ПЗ
Ми не тільки продаємо обладнання, а надаємо повноцінний сервіс.
Покупка Techno Vector 6 у нас передбачає:
- Пуско-налагоджувальні роботи на взаємовигідних умовах
- Гарантійне та післягарантійне обслуговування
- Навчання, підтримка та консультація Докладніше
- Безкоштовне оновлення програмного забезпечення протягом усього терміну експлуатації
- 2 роки гарантії
- Технічна підтримка он-лайн у будь-який час 24/7
Підключення до 4-х FULL-HD моніторів:
Всі стенди розвал-сходження Techno Vector мають підтримку кількох моніторів і дозволяють виводити зображення у форматі FULL-HD з максимально допустимим дозволом – 1920x1080 пікселів. Кожен монітор може бути розташований у будь-якому місці приміщення та виводити зображення у режимі дублювання.
Передача зображення здійснюється за допомогою цифрового інтерфейсу – HDMI. Пристрої виведення підключаються до дискретної відеокарти центрального блоку керування за допомогою кабелю HDMI.
Можливість підключення кількох моніторів дозволяє суттєво спростити взаємодію зі стендом.
Технологія Motor Driven тм
Унікальна можливість ПЗ Techno Vector Motor Driven тм для перевірки автомобілів пригнаних із США.
Повноцінна підтримка VIN
Зчитування VIN-коду з подальшим розшифруванням для отримання даних про виробника, рік випуску та характеристики транспортного засобу з двостороннім обміном бази даних.
VIN CODE READER
Комплектація
Комп'ютерна стійка (на вибір) 1 шт
Система машинного зору 2 шт

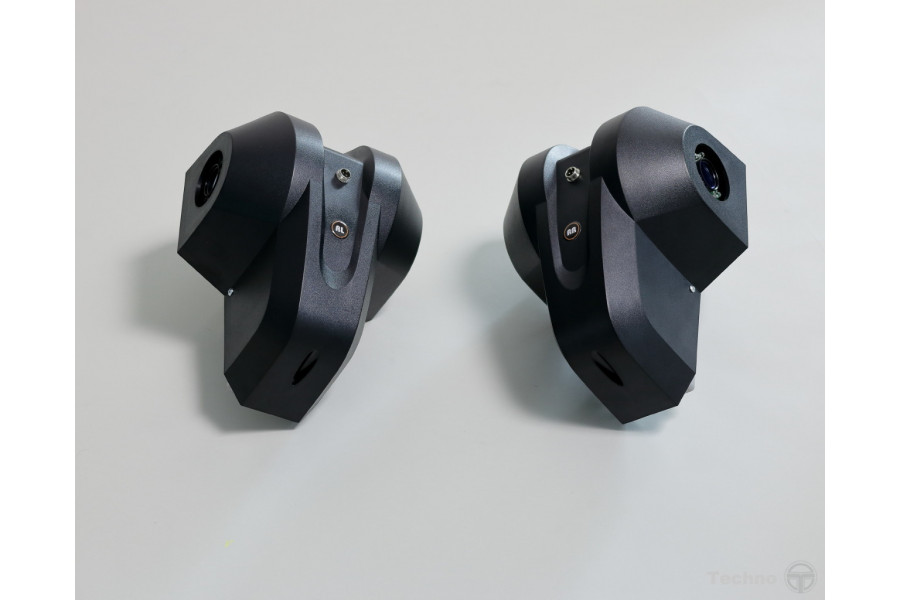

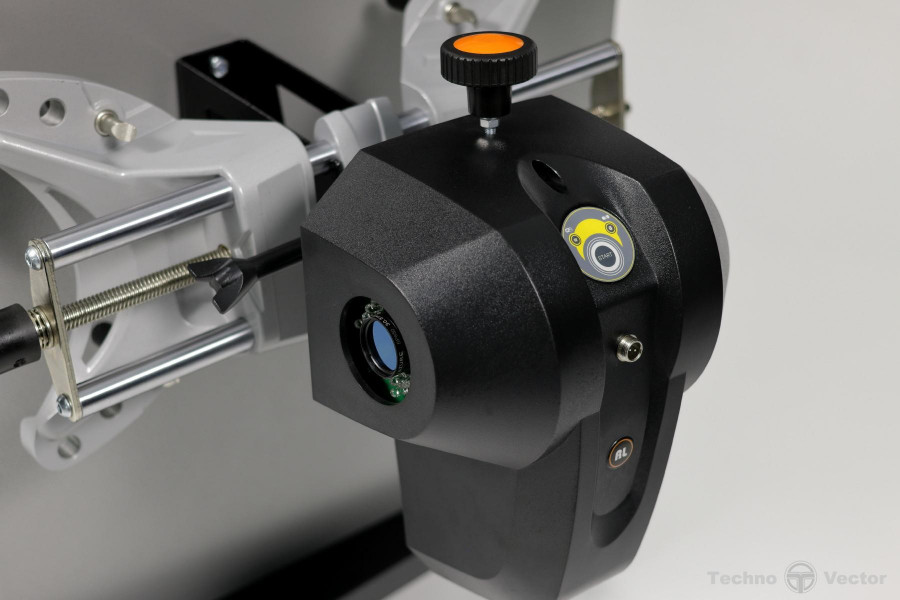

Блок-камери
Відеокамери високої роздільної здатності забезпечують швидке та надійне визначення координат мішеней у просторі та передачі інформації в ПК по каналу Wi-Fi.
Градієнтні мішені 4 шт
Мішені для розпізнавання машинним зором
Легкі та міцні мішені зі спеціальним градієнтним малюнком покриті захисним шаром.
Використовуються як маяки, за допомогою яких система машинного зору розпізнає положення кутів коліс у просторі.
Мішень легко кріпиться на колісний адаптер, який встановлюється на кожне колесо.
Колісні адаптери (затискачі) 4 шт
Спеціальні затискачі для коліс
Конструкція дозволяє надійно зафіксувати положення колеса.
Допустимий діапазон діаметра дисків від 12 до 24".
Встановлюються на колеса автомобілів навіть із низьким бампером.
Передні поворотні платформи 2 шт
Поворотні платформи для передніх коліс
Рухлива верхня частина платформи може зрушуватися щодо центру, а також обертатися для забезпечення поперечного розвантаження передніх коліс автомобіля при виконанні регулювання сход-розвалу автомобіля.
- Вантажопідйомність однієї платформи: 1000 кг
- Габарити платформи з ручкою: 484x375x50 мм
- Робочий хід рухомої частини від центру: 40 мм
- Вимірюваний кут повороту колеса: ± 50°
- Вага однієї платформи становить 17 кг
Стопор керма та упор для гальма 1 шт
Упор гальмівної педалі та стопор керма
Упор гальма використовується для фіксації педалі гальма в натиснутому положенні під час проведення вимірювання кутів установки коліс автомобіля.
Стопор керма задіяний під час проведення регулювань вузлів підвіски та фіксує кермо в вихідному положенні.
Опції та аксесуари
Діагностичний інструмент F-TOUCH 1 шт
Багатофункціональний діагностичний інструмент F-TOUCH
Апаратний інтерфейс підключення до діагностичного автомобільного гнізда стандарту EOBD для зв'язку з бортовим комп'ютером автомобіля ECU, що контролює систему кермового керування
Вирівнювач керма 1 шт
Калібрувальний пристрій для встановлення точного положення керма
Вирівнювач керма - додатковий аксесуар для виконання сход-розвал, використовується для виставляння рульового колеса у правильне положення. Вирівнювач оснащений точним пухирцевим рівнем для візуального контролю.
Передні поворотні платформи 2 шт
Поворотні платформи для передніх коліс
Рухлива верхня частина платформи може зрушуватися щодо центру, а також обертатися для забезпечення поперечного розвантаження передніх коліс автомобіля при виконанні регулювання сход-розвалу автомобіля.
- Вантажопідйомність однієї платформи: 1000 кг
- Габарити платформи з ручкою: 484x375x50 мм
- Робочий хід рухомої частини від центру: 40 мм
- Вимірюваний кут повороту колеса: ± 50°
- Вага однієї платформи становить 17 кг
Задні зсувні платформи для встановлення в нішу2 шт
Задні зсувні платформи для встановлення в нішу
Використовуються разом зі стендом сход-розвал для регулювання задніх коліс. Призначені для установки у нішу. Застосовуються як підйомнику, і на ямі. Платформи є модульну конструкцію Виходячи з індивідуальних особливостей робочого місця та ремонтованих автомобілів, можна вибрати оптимальний варіант комплекту - довжиною кратно 800 мм.
Ямні шляхи 2 шт
Шляхи для заїзду на яму
Ямні шляхи призначені для регулювання кутів установки коліс легкових та невеликих вантажних автомобілів, що встановлюються на горизонтально рівну поверхню і не вимагають додаткових будівельних робіт Ямні шляхи для розвалу застосовуються у разі, коли немає можливості встановити на робоче місце підйомник або зробити ніші для встановлення передніх поворотних та задніх зсувних опор.
Калібрувальний пристрій 1 шт
Пристрій для калібрування відеокамер
Калібрувальний пристрій дозволяє проводити контроль та взаємне калібрування відеокамер
стендів Techno Vector 6 власникам обладнання самостійно.
Стійка для магнітних захватів 1 шт
Підставка для магнітних захватів
Акуратне та компактне зберігання магнітних захватів для стенду сход-розвалу Techno
Vector.
Комплект колісних магнітних адаптерів 4 шт
Комплект колісних магнітних адаптерів
Колісний адаптер примагнічується до болтів кріплення коліс, після чого можна встановлювати
Мета.
Триточкові захоплення 4 шт
Комплект триточкових колісних адаптерів
Захоплення з легкого та міцного алюмінієвого сплаву для надійної фіксації на колесі
встановлюються на шину, виключаючи можливість пошкодження диска. Захоплення є
самоцентрується, тобто. регулювання під конкретне колесо відбувається обертанням однієї
рукоятки. Призначені для коліс діаметром 460 – 1110 мм.
| Загальні характеристики | |
| Тип приладу | Стенд розвал сходження |
|---|---|
| Використання | Яма, підйомник |
| Технологія вимірювання | Тривимірне моделювання 3D |
| Кількість відеокамер | 2 |
| Функціональне призначення | Вимірювання та регулювання кутів |
| Експлуатаційні вимоги | |
| Електроспоживання, Вт | 350 |
| Робоча температура, °С | +10 ÷ 35 °С |
| Напруга в електромережі, В | 220В - 50/60 |
