Стенд розвал сходження Техно Вектор 5216 R PRRC
Techno Vector 5216 R PRRC
282 951 грн| Виробник: | Techno Vector |
|---|---|
| Вага пристрою, кг: | 5 |
| Тип приладу: | Стенд розвал сходження |
| Використання: | Яма, підйомник |
| Технологія вимірювання: | Тривимірне моделювання 3D |
| Кількість відеокамер: | 2 |
| Функціональне призначення: | Вимірювання та регулювання кутів |
| Монтаж: | Підлоговий, настінний |

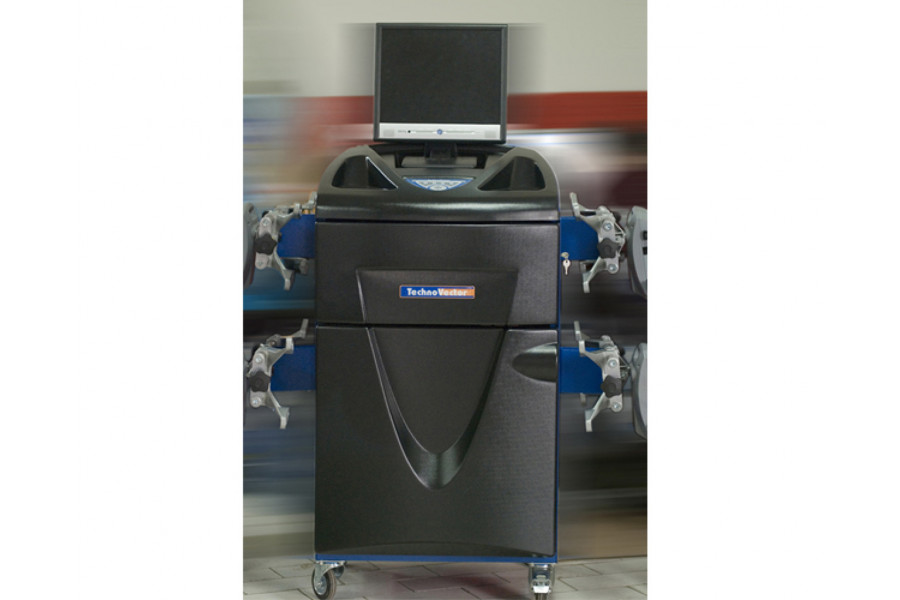

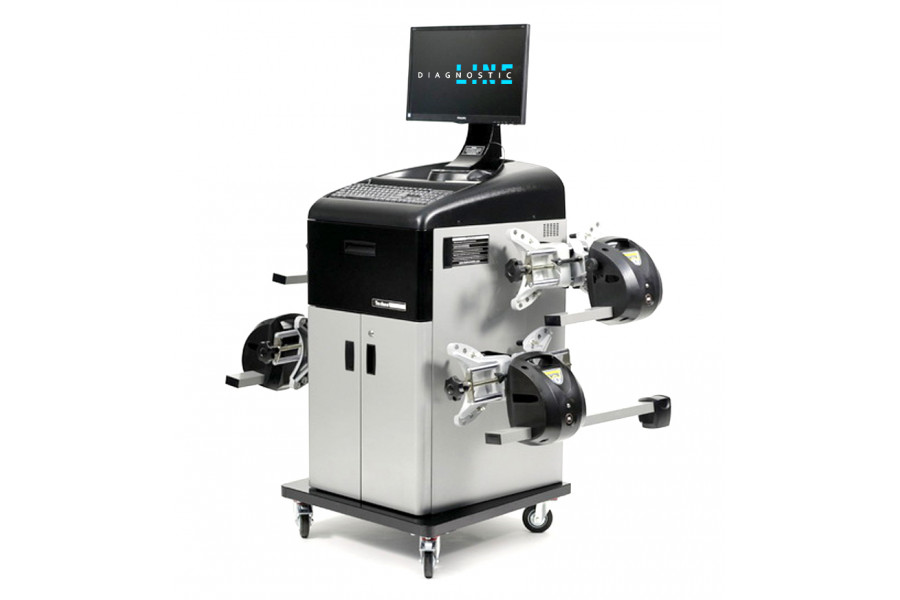

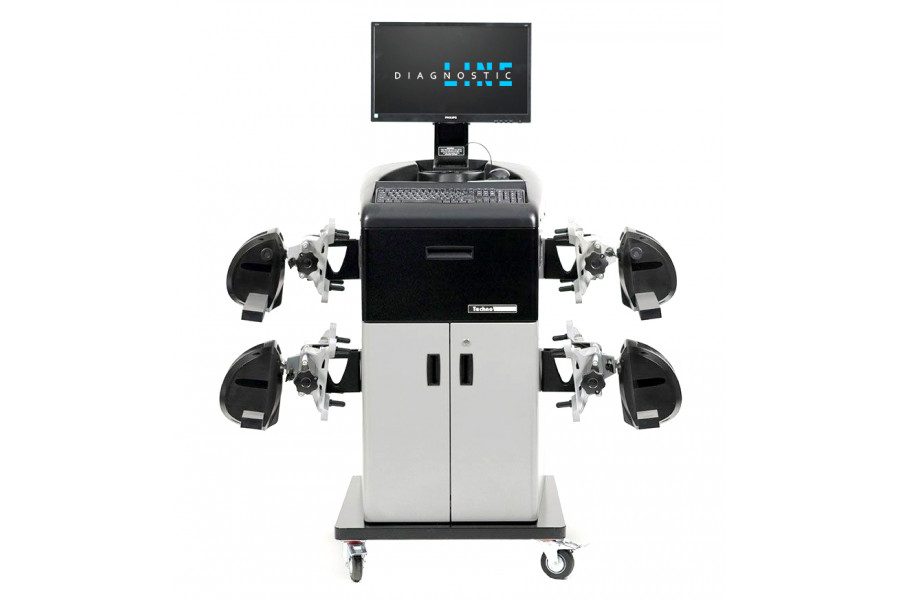

Техно Вектор 5216 R PRRC
Особливості стенду розвал сходження Техно Вектор 5
Інфрачервоні стенди розвал-сходження.

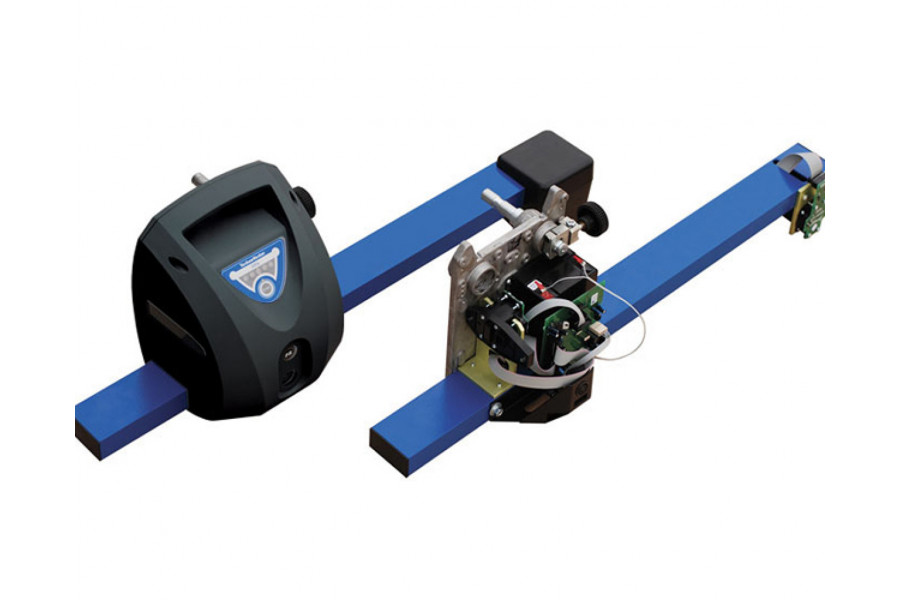

Техно Вектор 5 – стенди для перевірки та регулювання кутів установки коліс з інфрачервоною саязю між вимірювальними блоками підтримують передачу даних через кабель або через Bluetooth.

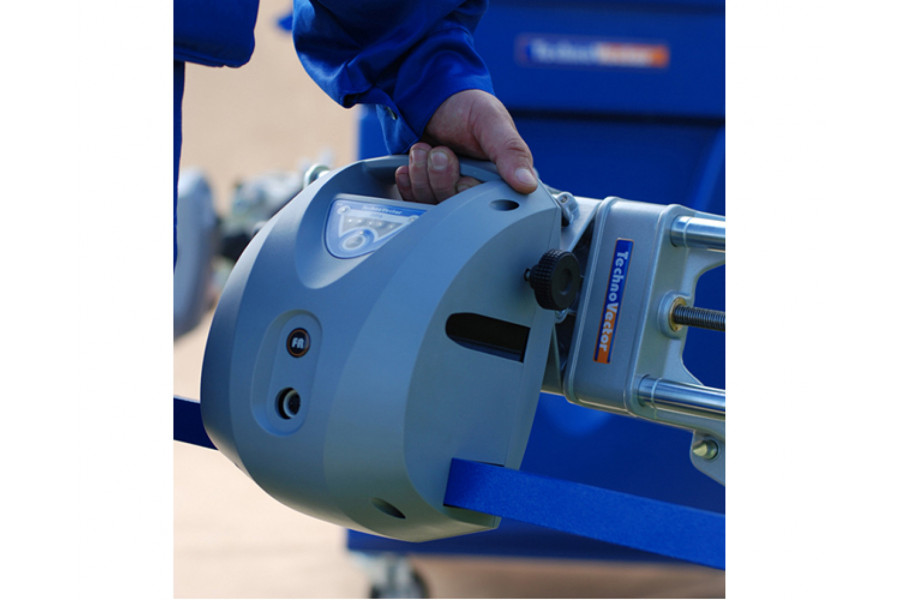

Високоточні японські датчики, розташовані у вимірювальних блоках подають безперервну інформацію про положення коліс автомобіля. Інформація від вимірювальних даних у цифровому вигляді передається на центральний комп'ютер по кабелю або через Wi-Fi. Комп'ютер здійснює безперервну обробку інформації та відображає вимірювані параметри на екрані монітора. При обробці постійно враховуються виправлення, обчислювальні під час проведення процедур компенсації биття дисків. Також комп'ютер автоматично оцінює параметри, що вимірюються на відповідність нормативам з бази даних на понад 65000 моделей автомобілів.
Продумана взаємодія зі стендом:
Конструкція передбачає зручне та гранично просте управління обладнанням. Фактично для роботи з
програмним забезпеченням достатньо використовувати кнопки, розташовані на клавіатурі чи пульті
дистанційного керування. Інтерфейс сервісу зрозумілий із першого знайомства. Програмне забезпечення
включає підказки та рекомендації щодо використання стенду на всіх етапах перевірки.
Надійні компоненти забезпечать тривалий термін служби
Кожна CCD камера містить два випромінювачі та CCD матрицю високої роздільної здатності.
Камери на базі японських оптичних матриць високої роздільної здатності.
Вимірювальна система на базі CCD матриць високої роздільної здатності дозволяє виміряти з високою точністю
сходження, колісну базу та ширину колії, а також сходження в повороті при 20° без використання
електронних поворотних кіл.
У виробництві камерних блоків використані ССD фото-матриці від компанії SONY.
Переваги:
- Тримірне моделювання забезпечує безкомпромісну точність усіх вимірювань кутів;
- Миттєве оновлення даних про регульовані характеристики ТС на моніторі.
Ми не тільки продаємо обладнання, а надаємо повноцінний сервіс.
Покупка Техно Вектор 5 у нас передбачає:
- Пуско-налагоджувальні роботи на взаємовигідних умовах
- Гарантійне та післягарантійне обслуговування
- Навчання, підтримка та консультація
- Безкоштовне оновлення програмного забезпечення протягом усього терміну експлуатації
- 2 роки гарантії

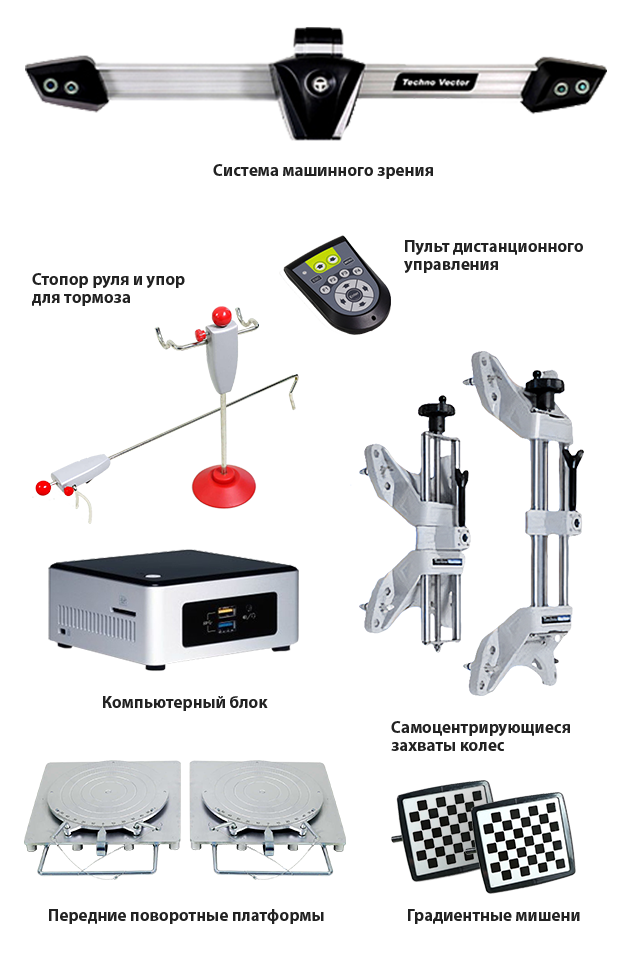

Комплектація
Комп'ютерна стійка (на вибір) 1 шт
Система машинного зору 1 шт
Система сканування на основі CCD камер
Камери на основі японських оптичних матриць високої роздільної здатності.
Вимірювальна система на базі CCD матриць високої роздільної здатності дозволяє виміряти з високою точністю сходження, колісну базу та ширину колії, а також сходження в повороті при 20° без використання електронних поворотних кіл.
Градієнтні мішені 4 шт
Мішені для розпізнавання машинним зором
Легкі та міцні мішені зі спеціальним градієнтним малюнком покриті захисним шаром.
Використовуються як маяки, за допомогою яких система машинного зору розпізнає положення кутів коліс у просторі.
Мішень легко кріпиться на колісний адаптер, який встановлюється на кожне колесо.

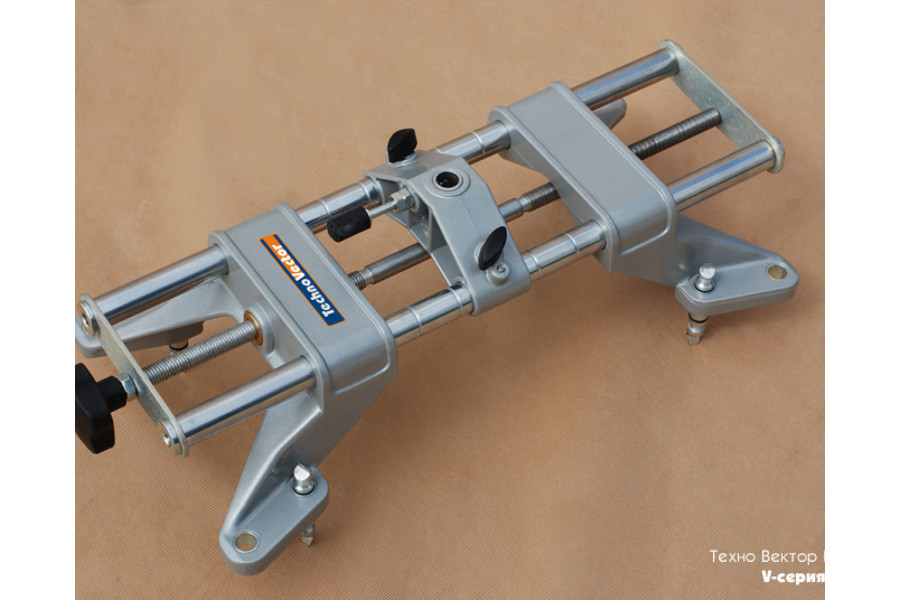

Колісні адаптери (затискачі) 4 шт
Спеціальні затискачі для коліс
Конструкція дозволяє надійно зафіксувати положення колеса.
Допустимий діапазон діаметра дисків від 12 до 24".
Встановлюються на колеса автомобілів навіть із низьким бампером.
Передні поворотні платформи 2 шт
Поворотні платформи для передніх коліс
Рухлива верхня частина платформи може зрушуватися щодо центру, а також обертатися для забезпечення поперечного розвантаження передніх коліс автомобіля при виконанні регулювання сход-розвалу автомобіля.
- Вантажопідйомність однієї платформи: 1000 кг
- Габарити платформи з ручкою: 484x375x50 мм
- Робочий хід рухомої частини від центру: 40 мм
- Вимірюваний кут повороту колеса: ± 50°
- Вага однієї платформи становить 17 кг
Стопор керма та упор для гальма 1 шт
Упор гальмівної педалі та стопор керма
Упор гальма використовується для фіксації педалі гальма в натиснутому положенні під час проведення вимірювання кутів установки коліс автомобіля.
Стопор керма задіяний під час проведення регулювань вузлів підвіски та фіксує кермо в вихідному положенні.
Опції та аксесуари
Діагностичний інструмент F-TOUCH 1 шт
Багатофункціональний діагностичний інструмент F-TOUCH
Апаратний інтерфейс підключення до діагностичного автомобільного гнізда стандарту EOBD для зв'язку з бортовим комп'ютером автомобіля ECU, що контролює систему кермового керування
Вирівнювач керма 1 шт
Калібрувальний пристрій для встановлення точного положення керма
Вирівнювач керма - додатковий аксесуар для виконання сход-розвал, використовується для виставляння рульового колеса у правильне положення. Вирівнювач оснащений точним пухирцевим рівнем для візуального контролю.
Передні поворотні платформи 2 шт
Поворотні платформи для передніх коліс
Рухлива верхня частина платформи може зрушуватися щодо центру, а також обертатися для забезпечення поперечного розвантаження передніх коліс автомобіля при виконанні регулювання сход-розвалу автомобіля.
- Вантажопідйомність однієї платформи: 1000 кг
- Габарити платформи з ручкою: 484x375x50 мм
- Робочий хід рухомої частини від центру: 40 мм
- Вимірюваний кут повороту колеса: ± 50°
- Вага однієї платформи становить 17 кг
Задні зсувні платформи для встановлення в нішу 2 шт
Задні зсувні платформи для встановлення в нішу
Використовуються разом зі стендом сход-розвал для регулювання задніх коліс. Призначені для установки у нішу. Застосовуються як підйомнику, і на ямі. Платформи є модульну конструкцію Виходячи з індивідуальних особливостей робочого місця та ремонтованих автомобілів, можна вибрати оптимальний варіант комплекту - довжиною кратно 800 мм.
Ямні шляхи 2 шт
Шляхи для заїзду на яму
Ямні шляхи призначені для регулювання кутів установки коліс легкових та невеликих вантажних автомобілів, що встановлюються на горизонтально рівну поверхню і не вимагають додаткових будівельних робіт Ямні шляхи для розвалу застосовуються у разі, коли немає можливості встановити на робоче місце підйомник або зробити ніші для встановлення передніх поворотних та задніх зсувних опор.
Калібрувальний пристрій 1 шт
Пристрій для калібрування відеокамер
Калібрувальний пристрій дозволяє проводити контроль та взаємне калібрування відеокамер
стендів Техно Вектор 7 власникам обладнання самостійно.
Стійка для магнітних захватів 1 шт
Підставка для магнітних захватів
Акуратне та компактне зберігання магнітних захватів для стенду сход-розвалу Техно Вектор.
Комплект колісних магнітних адаптерів 4 шт
Комплект колісних магнітних адаптерів
Колісний адаптер примагнічується до болтів кріплення коліс, після чого можна встановлювати
Мета.
Триточкові захоплення 4 шт
Комплект триточкових колісних адаптерів
Захоплення з легкого та міцного алюмінієвого сплаву для надійної фіксації на колесі
встановлюються на шину, виключаючи можливість пошкодження диска. Захоплення є
самоцентрується, тобто. регулювання під конкретне колесо відбувається обертанням однієї
рукоятки. Призначені для коліс діаметром 460 – 1110 мм.
| Загальні характеристики | |
| Тип приладу | Стенд розвал сходження |
|---|---|
| Використання | Яма, підйомник |
| Технологія вимірювання | Тривимірне моделювання 3D |
| Кількість відеокамер | 2 |
| Функціональне призначення | Вимірювання та регулювання кутів |
| Монтаж | Підлоговий, настінний |
| Експлуатаційні вимоги | |
| Частота в елктромережі, Гц | 50/60 |
| Монтаж | Підлоговий, Настінний |
| Електроспоживання, Вт | 350 |
| Робоча температура, °С | +10 ÷ 35 °С |
| Напруга в електромережі, В | 220В - 50/60 |
