Стенд розвал сходження Техно Вектор 7202 M A
під замовлення (уточнюйте)
Techno Vector 7202 M A
325 438 грн| Виробник: | Techno Vector |
|---|---|
| Вага пристрою, кг: | 195 |
| Серія: | Техно Вектор 7 |
| Тип приладу: | Стенд розвал сходження |
| Використання: | яма |
| Кількість відеокамер: | 2 |
| Роздільна здатність відеокамер: | 5 Мп |
| Монтаж: | підлоговий |
Техно Вектор 7202 M A

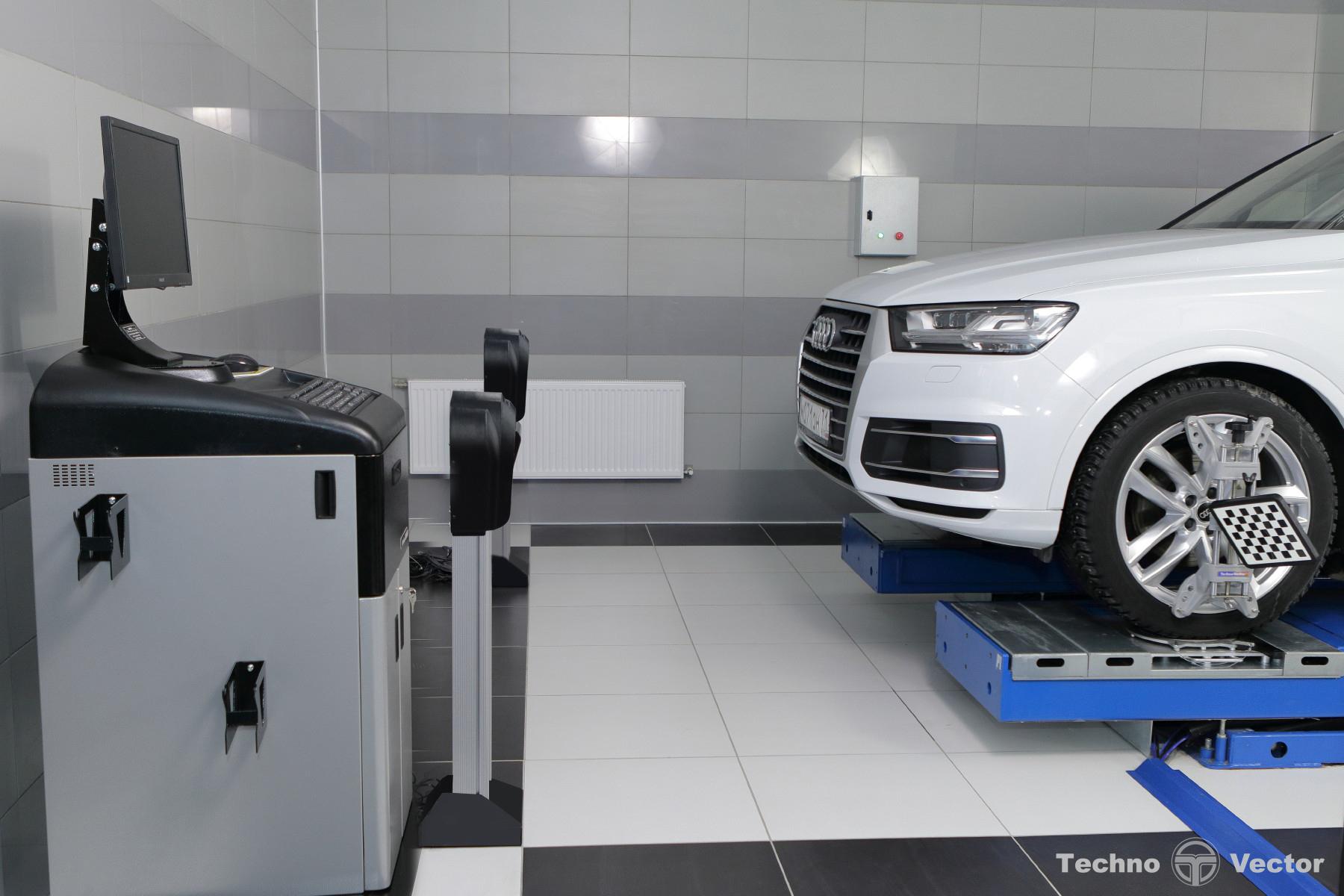

Двокамерний 3D стенд розвал сходження для приміщень з обмеженою відстанню від ями до фронтальної стіни

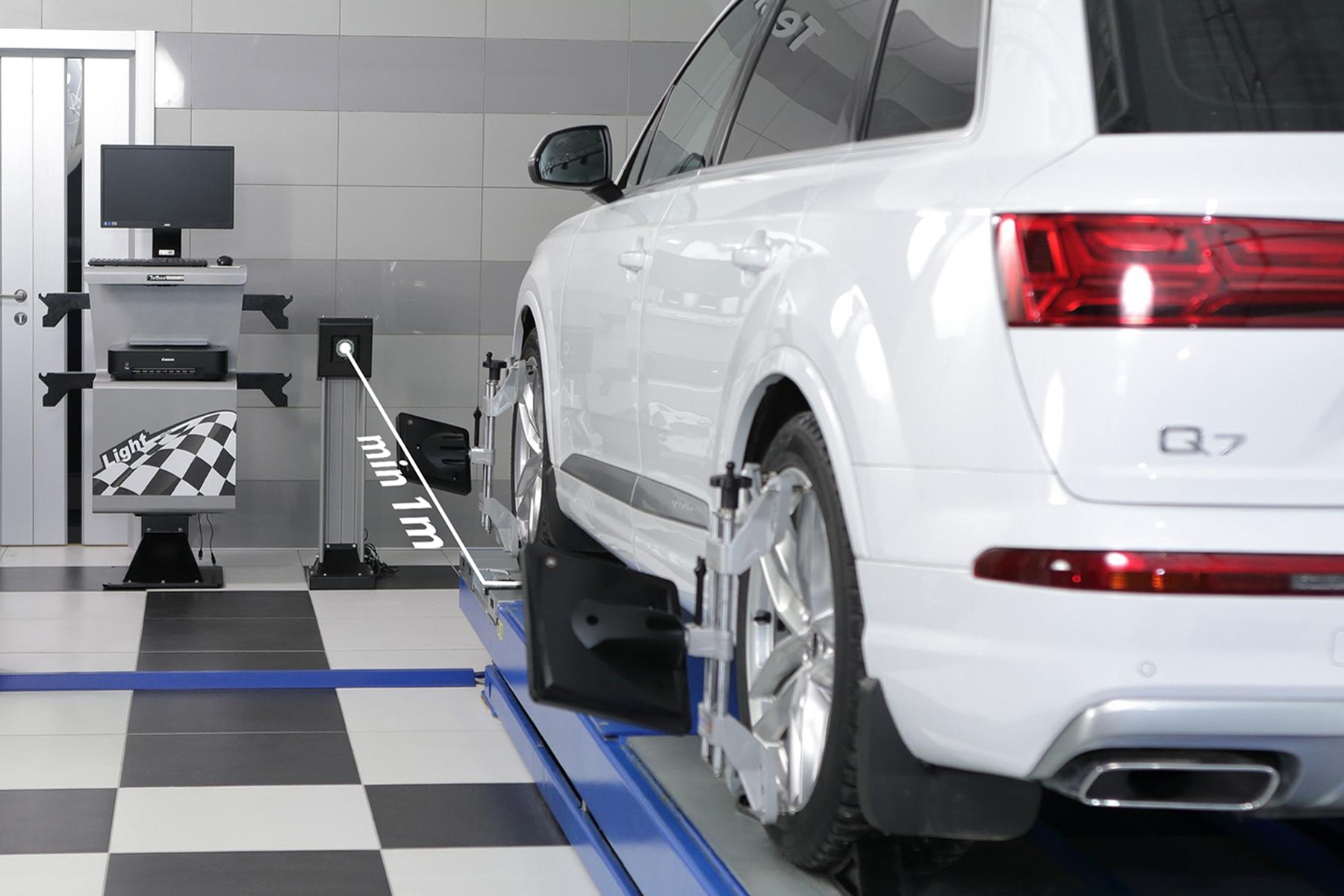

Стенд Техно Вектор 7202 M A розроблений спеціально для невеликих приміщень і дозволяє проводити вимірювання на відстані 1м від камери до переднього моста ТЗ.
Цей стенд розвал сходження призначений для обслуговування легкового та комерційного транспорту (вантажопідйомністю до 3,5 тон), а вимірювання кутів здійснюється за допомогою вбудованих 2 камер з роздільною здатністю 5 Mpx.

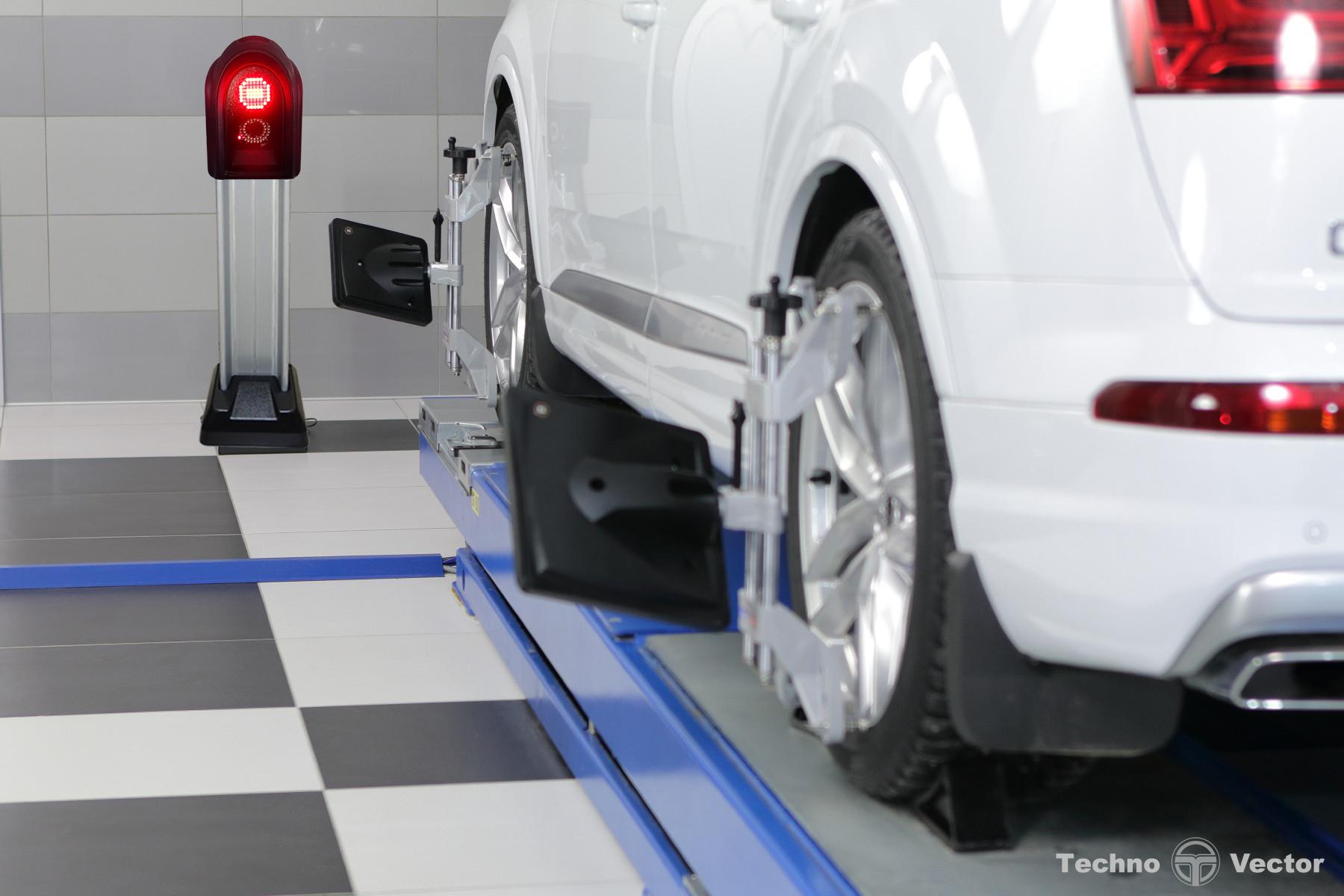

Конструкція стенду передбачає можливість наскрізного проїзду на ямі. Для цього перед ямою встановлюються дві
стійки
з камерами, які кріпляться до підлоги за допомогою анкерів.
Система WideScope – є ключовою перевагою стендів Техно Вектор 7
Завдяки камерам високої роздільної здатності зі збільшеною зоною захоплення стало можливим використовувати стенд на гранично близьких та далеких відстанях від автомобіля. Високоякісні камери забезпечують швидку та точну оцінку всіх кутів положення встановлених коліс та передають отримані дані до центрального блоку керування.
Прогресивний алгоритм для точних вимірювань
Під час роботи вимірюється велика кількість показників, а алгоритм програмного забезпечення виконує складні математичні розрахунки самостійно. У процесі вимірювання враховується 5 кутів:
- сумарний та індивідуальний кути сходження коліс
- кути розвалу та зміщення коліс
- кути симетрії колісних осей транспортного засобу
- додатково для керованої осі визначаються два кути нахилу повороту колеса - поздовжній та поперечний.
Фронтальна веб-камера для комфортного огляду
Для більш комфортної роботи можна підключити додаткову web-камеру, розмістивши її прямо перед автомобілем у будь-якому місці стійки. Зображення з камери можна транслювати в реальному часі на один або декілька моніторів одночасно.
Надійні компоненти забезпечать тривалий термін служби
Точне визначення положення мішеней
Обробка та передача отриманих даних здійснюється за допомогою мережевого протоколу TCP/IP, а спеціалізоване прикладне ПЗ, яке встановлено на ПК, дозволяє миттєво отримати знімки та визначити точне положення мішеней у просторі.
Відеокамери преміум-якості
Унікальна система машинного зору дозволяє точно і швидко взаємодіяти з вбудованими відеомодулями високої роздільної здатності FUJIFILM
У виробництві камерних блоків використані світлочутливі КМОП фото-матриці SONY (виконані за технологією CMOS).
Переваги:
- Вимірювання на відстані 1 метра від камер до переднього мосту автомобіля;
- Технологія WideScope розширює оглядовість камер, збільшуючи діапазон видимості від 300 до 2000 мм;

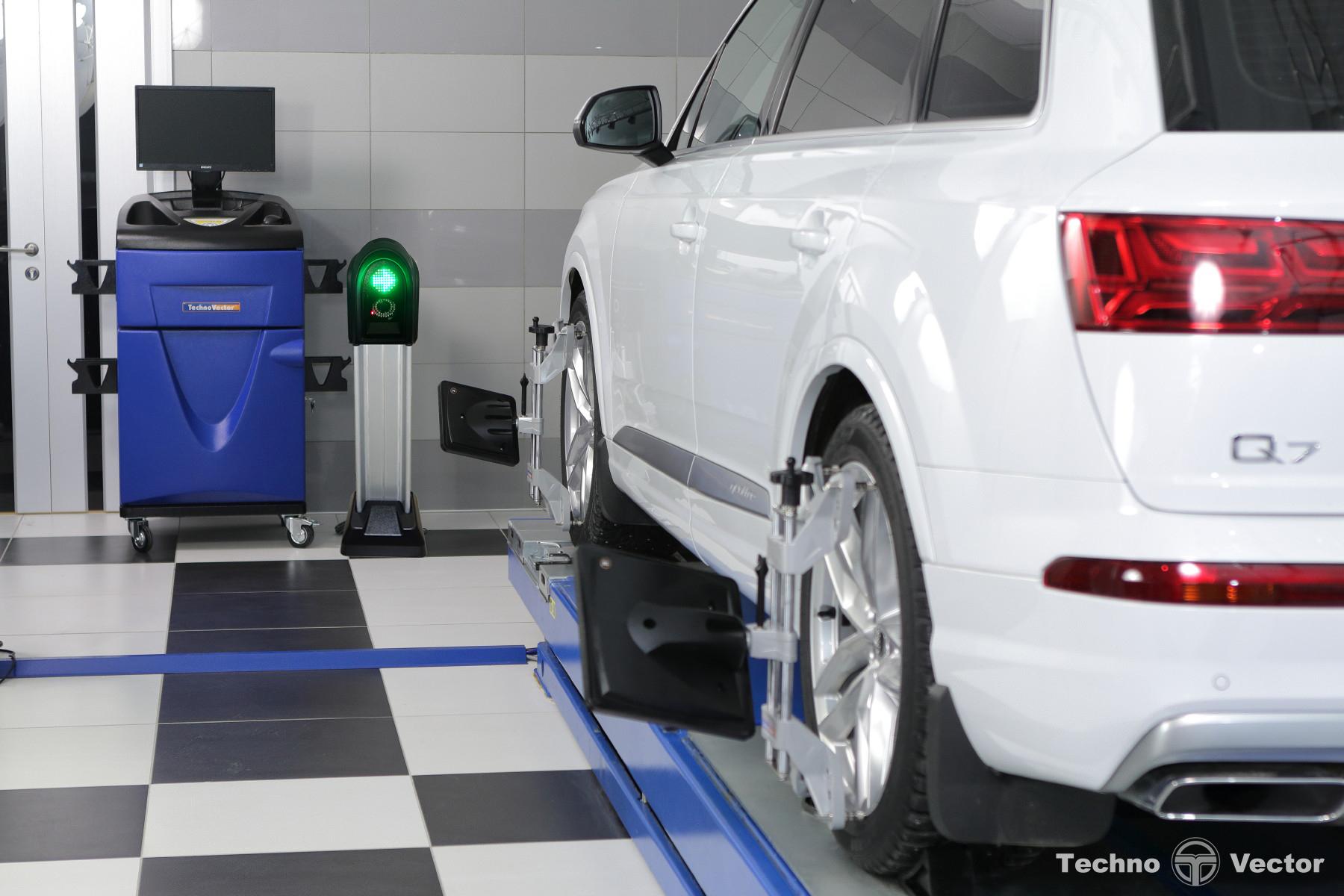

- Промислові 5 Мегапіксельні камери з RGB індикаторами для максимально швидких та точних вимірювань;
- Вимірювання без необхідності підйому ТЗ навіть на рівні підлоги;
- Удароміцні мішені з широким діапазоном розмірів колісних дисків;
- Переключення між режимами 2D та 3D моделювання для комфортної роботи;
- Миттєве оновлення данихпро регульовані характеристики ТЗ на моніторі.
- Більше 65 000 автомобілів у базі даних, кількість яких постійно зростає.
Інтуїтивно-зрозуміле ПЗ
Ми не тільки продаємо обладнання, а й надаємо повноцінний сервіс.
Покупка Техно Вектор 7 передбачає:
- Пуско налагоджувальні роботи на взаємовигідних умовах
- Гарантійне та післягарантійне обслуговування
- Навчання, підтримка та консультація Докладніше
- Безкоштовне оновлення програмного забезпечення протягом усього терміну експлуатації
- 2 роки гарантії
- Технічна підтримка онлайн у будь-який час 24/7
Підключення до 4-х FULL-HD моніторів:
Всі стенди розвал сходження Техно Вектор мають підтримку кількох моніторів і дозволяють виводити зображення у форматі FULL-HD з максимально допустимим дозволом - 1920x1080 пікселів. Кожен монітор може бути розташований у будь-якому місці приміщення та виводити зображення в режимі дублювання.
Передача зображення здійснюється за допомогою цифрового інтерфейсу – HDMI. Пристрої виводу підключаються до дискретної відеокарти центрального блоку управління за допомогою HDMI кабелю.
Можливість підключення кількох моніторів дозволяє суттєво спростити взаємодію зі стендом.
Технологія Motor Driven тм
Унікальна можливість ПЗ Техновектор Motor Driven тм для перевірки автомобілів пригнаних із США.
Повноцінна підтримка VIN
Зчитування VIN-коду з подальшим розшифруванням для отримання даних про виробника, рік випуску та характеристики транспортного засобу з двостороннім обміном бази даних.
VIN CODE READER
Комплектація
Комп'ютерна стійка (на вибір) 1 шт

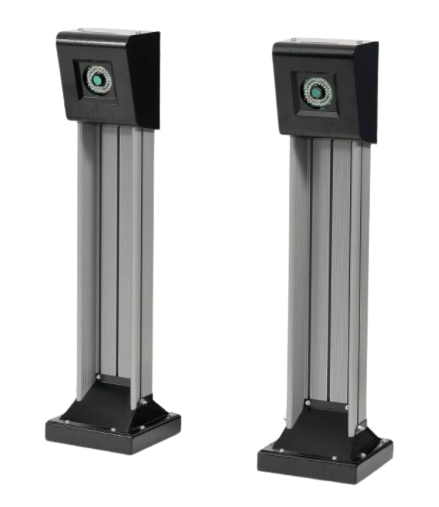

Система машинного зору 2 шт
Система сканування за допомогою камер
Визначає положення градієнтних мішеней у просторі за допомогою вбудованих двох мережевих IP камер.
Підбачено підлоговий монтаж із встановленням двох алюмінієвих стійок з камерами та RGB модулями перед автомобілем.
Градієнтні мішені 4 шт
Мішені для розпізнавання машинним зором
Легкі та міцні мішені зі спеціальним градієнтним малюнком покриті захисним шаром.
Використовуються як маяки, за допомогою яких система машинного зору розпізнає положення кутів коліс у просторі.
Міше легко кріпиться на колісний адаптер, який встановлюється на кожне колесо.
Колісні адаптери (затискачі) 4 шт
Спеціальні затискачі для коліс
Конструкція дозволяє надійно зафіксувати положення колеса.
Допустимий діапазон діаметра дисків від 12 до 24".
Встановлюються на колеса навіть з низьким бампером.
Передні поворотні платформи 2 шт
Поворотні платформи для передніх коліс
Рухлива верхня частина платформи може зрушуватися щодо центру, а також обертатися для забезпечення поперечного розвантаження передніх коліс автомобіля при виконанні регулювання розвал сходження автомобіля.
- Вантажопідйомність однієї платформи: 1000 кг
- Габарити платформи з ручкою: 484x375x50 мм
- Робочий хід рухомої частини від центру: 40 мм
- Вимірюваний кут повороту колеса: ± 50°
- Вага однієї платформи становить 17 кг
Стопор керма та упор для гальма 1 шт
Упор гальмівної педалі та стопор керма
Упор гальма використовується для фіксації педалі гальма в натиснутому положенні під час вимірювання кутів встановлення коліс автомобіля.
Стопор керма використовується під час проведення регулювань вузлів підвіски та фіксує кермо у вихідному положенні.
Опції та аксесуари
Діагностичний інструмент F-TOUCH 1 шт
Многофункціональний діагностичний інструмент F-TOUCH
Апаратний інтерфейс підключення до діагностичного автомобільного роз'єму стандарту EOBD для зв'язку з бортовим комп'ютером автомобіля ECU, що контролює систему кермового управління
Вирівнювач керма 1 шт
Калібрувальний пристрій для встановлення точного положення керма
Вирівнювач керма – додатковий аксесуар який використовується для виставлення керма у правильне положення. Вирівнювач оснащений точним бульбашковми рівнем для візуального контролю.
Передні поворотні платформи 2 шт
Поворотні платформи для передніх коліс
Рухлива верхня частина платформи може зрушуватися щодо центру, а також обертатися для забезпечення поперечного розвантаження передніх коліс автомобіля при виконанні регулювання розвал сходження автомобіля.
- Вантажопідйомність однієї платформи: 1000 кг
- Габарити платформи з ручкою: 484x375x50 мм
- Робочий хід рухомої частини від центру: 40 мм
- Вимірюваний кут повороту колеса: ± 50°
- Вага однієї платформи становить 17 кг
Задні зсувні платформи для встановлення в нішу 2 шт
Задні зсувні платформи для встановлення в нішу
Використовуються разом зі стендом розвал сходження для регулювання задніх коліс. Призначені для встановлення у нішу. Застосовуються як з підіймачем, так і на ямі. Платформи є модульною конструкцією. Виходячи з індивідуальних особливостей робочого місця і автомобілів, що ремонтуються, можна вибрати оптимальний варіант комплекту — довжиною кратно 800 мм.
Ямні шляхи 2 шт
Шляхи для заїзду на яму
Ямні шляхи призначені для регулювання кутів установки коліс легкових та невеликих вантажних автомобілів, встановлюються на горизонтально рівну поверхню та не потребують додаткових будівельних робіт. Застосовуються у разі, коли немає можливості встановити на робоче місце підіймач або зробити ніші для встановлення передніх поворотних та задніх зсувних платформ.
Калібрувальний пристрій 1 шт
Пристрій для калібрування відеокамер
Калібрувальний пристрій дозволяє проводити контроль та взаємне калібрування відеокамер
стендів Техно Вектор 7 власникам обладнання самостійно.
Стійка для магнітних захватів 1 шт
Підставка для магнітних захватів
Акуратне та компактне зберігання магнітних захватів для стенду розвал сходження Техно
Вектор.
Комплект магнітних колісних адаптерів 4 шт
Комплект магнітних колісних адаптерів
Колісний адаптер примагнічується до болтів кріплення коліс, після чого можна
встановлювати
мішень.
Триточкові захоплення 4 шт
Комплект триточкових колісних адаптерів
Колісні затискачі з легкого та міцного алюмінієвого сплаву для надійної фіксації на колесі
встановлюються на покришку, що виключає можливоість пошкодження диска. Затискачі є
самоцентруючими, тобто регулювання під конкретне колесо відбувається шляхом обертання лише однієї
рукоятки. Призначені для коліс діаметром 460 – 1110 мм.
| Загальні характеристики | |
| Серія | Техно Вектор 7 |
|---|---|
| Тип приладу | Стенд розвал сходження |
| Використання | яма |
| Кількість відеокамер | 2 |
| Роздільна здатність відеокамер | 5 Мп |
| Монтаж | підлоговий |
| Допустимий діапазон діаметру ободу, дюйм | 12 ÷ 24' |
| Експлуатаційні вимоги | |
| Електроспоживання, Вт | 350 |
| Робоча температура, °С | +10 ÷ 35 °С |
| Напруга в електромережі, В | 220В - 50/60 |
